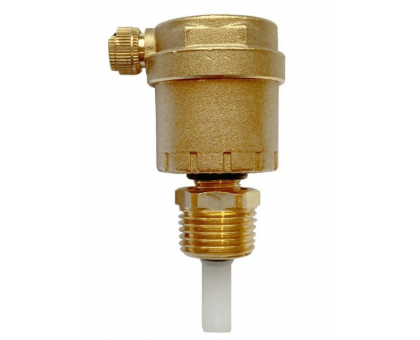

Воздухоотводчик автоматический Giacomini R88I 1/2"

Автоматический воздухоотводящий клапан (воздухоотводчик) Giacomini R88I 1/2" (R88YI03) позволяет удалять газы и их смеси различных концентраций, образующиеся в процессе работы системы отопления. Эти газы могут вызывать сбои в работе системы отопления, такие как шумы, воздушные пробки, которые снижают эффективность работы источников тепла и способствуют коррозии металлических элементов.

Самоуплотняющаяся резиновая прокладка позволяет провести быстрый и надежный монтаж. Конструкция поплавкового устройства и вентиляционной камеры гарантирует непрерывную и бесшумную работу автоматического воздухоотводного клапана. Дополнительное комплектование воздухоотводчика отсекающим клапаном R160 (комплекты R88I и R99I) позволяет демонтировать воздухоотводчик без сброса давления в системе и её опорожнения.

Принцип работы автоматических воздухоотводчиков Giacomin:

• Принцип действия основан на эффекте поплавка. Когда воздух скапливается в воздушной камере клапана поплавок опускается с убывающим уровнем жидкости и рычажный механизм открывает выпускное отверстие. После выхода воздуха поплавок поднимается с уровнем воды, и рычажный механизм закрывает выпускное отверстие. В рабочем состоянии пробка должна быть отвинчена. Для отключения воздушного отвода следует завинтить пробку.

Монтаж автоматического воздухоотводчика Giacomin:

• Правильное рабочее положение при монтаже, обеспечивающее нормальную работу клапана вертикальное ( показано на рисунке). Колпачок вентиляционного отверстия необходимо отвинтить после монтажа, чтобы позволить выйти воздуху из поплавковой камеры. При перекрытии вентиляционного отверстия колпачком автоматический отвод воздуха не будет осуществляться.
• Клапан устанавливают в системах отопления и охлаждения, в наиболее высокой точке трубопровода, где может накапливаться воздух. Возможна комплектация воздухоотводного клапан отсекающим (запорным обратным) клапаном R160 (комплект R88I и R99I). Это позволяет осуществлять демонтаж воздухоотводного клапана для технического обслуживания без опорожнения установки.

Характеристики автоматического воздухоотводчика Giacomini R88I 1/2":

• Артикул - R88YI03
• Максимальная рабочая температура: 120° C
• Максимальное рабочее давление: 14 бар
• Материал корпуса - латунь CW617N
• Пружина поплавкового механизма - нержавеющая сталь
• Материал уплотнения - EPDM
• Поплавок - PP-H (полипропилен)

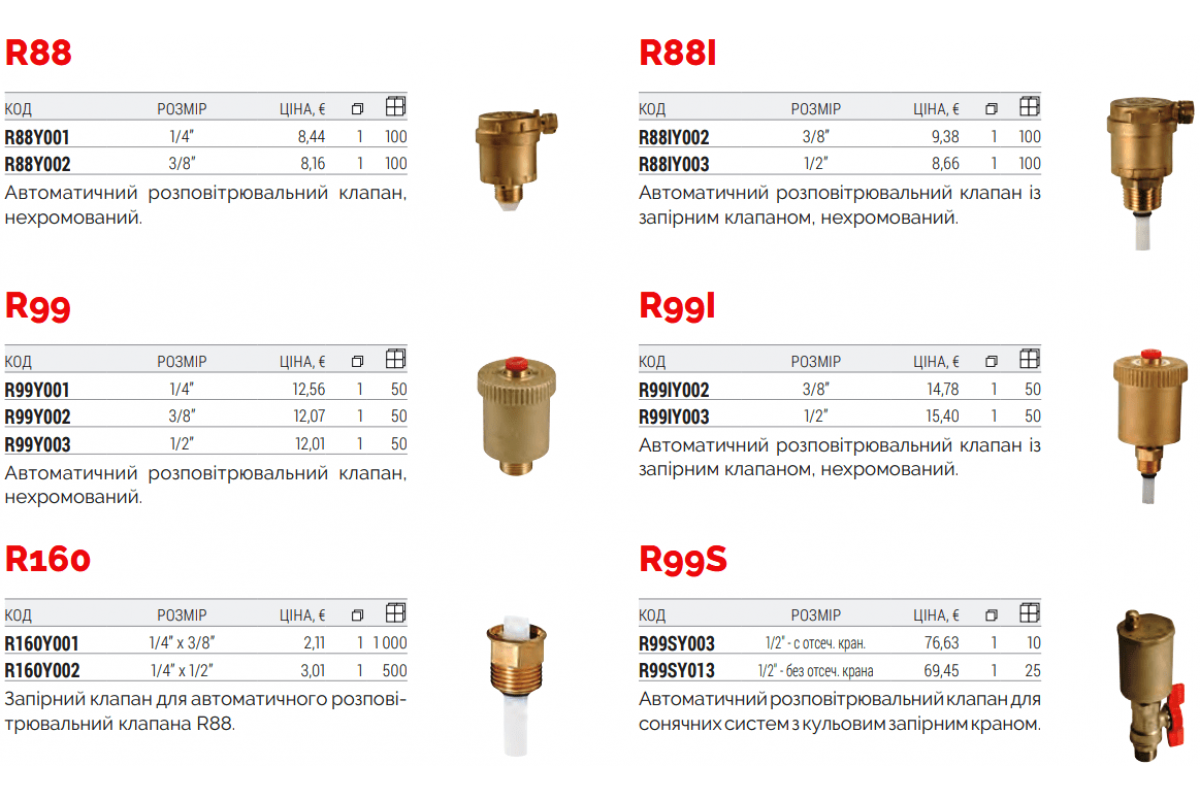

Присоединение резьбовое модели воздухоотводчиков Giacomini:

• R88I - 3/8”, 1/2"
• R88 - 1/8”, 1/4", 3/8”
• R99 - 1/4", 3/8", 1/2"
• R99I - 3/8", 1/2"
